F43CX手动扇形眼镜阀

简要描述:

F43CX手动扇形眼镜阀,F43CX手动眼镜阀厂家该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。

品牌自营品牌种类浮球式
压力环境低压工作温度高温
流动方向双向零部件及配件手轮
类型(通道位置)三通式结构形式其他
应用领域医疗卫生,环保

F43CX手动扇形眼镜阀,F43CX手动眼镜阀厂家该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀,F43CX手动扇形眼镜阀产品概述:
本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。
该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀厂家产品特点及工作原理:

F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。
手动盲板阀,F43CX手动眼镜阀主要性能指标:

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.40

0.225

0.15

0.075

适用温度℃

丁腈橡胶

硅橡胶

氟橡胶

<120

<250

<300

适用介质

煤气等有毒、有害、易燃气体

采用标准

连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准

主要零部件材料

阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

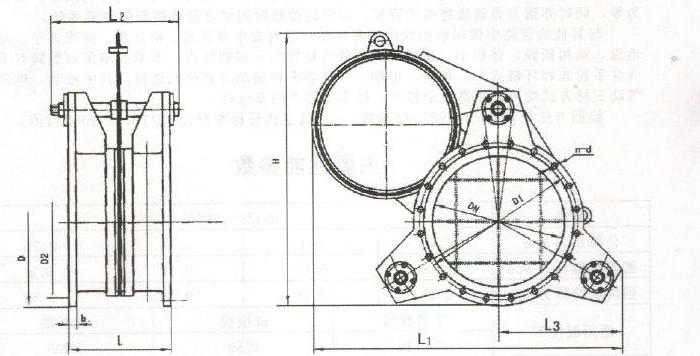

手动盲板阀,F43CX手动眼镜阀主要外形连接尺



F43X手动扇形盲板阀操作方法及注意事项:
1、用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
3、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。

 本公司专业生产通风蝶阀,铸铁镶铜闸门,滑阀,不锈钢闸门,矿浆阀,排泥阀,套筒阀,浮箱式拍门,渠道闸门,手电两用启闭机,叠梁阀,泄爆阀,泄压阀,自闭式泄爆阀,均压放散阀,废气阀,防爆阀,除尘放散阀,炉顶放散阀,压力真空释放阀,手动眼镜阀,升降比例阀,三通分料阀,四通分料阀,侧三通分料 阀,棒条阀,卸灰阀,双向插板阀,,腭式闸门,叶轮给料机,星型卸灰阀,圆盘给料机,两路分料阀,密闭式斜插板阀,平板闸门,扇形闸门,通风蝶阀,翻板式密封蝶阀,伸缩蝶阀,方形风门,圆形多叶蝶阀,刀闸阀,球阀等系列产品,欢迎各地新老客户来电、来函、来人咨询洽谈!
