D641W气动防爆通风蝶阀

气动通风蝶阀,D641W气动防爆通风蝶阀广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，641W气动通风蝶阀特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。

D641W气动防爆通风蝶阀其主要特点如下：
（1）设计新颖、合理、结构*，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

优点。

阀   体

型    式    扁平式焊接阀体

公称通径    100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、1200、1300、1400mm

公称压力    PN0.25、0.6、1.0、1.6MPa

                ANSI 125#、 150#

                JIS 2k、5k、10k(JIS 2k仅限于450以上口径)

连接型式    法兰连接：RF、FF

                法兰标准：JB/79.1-94 ANSI B16.104

材    料      碳钢20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316

上 阀 盖    标准型

填    料      柔性石墨-20~+450℃（碳钢阀体）

                -40~+450℃（不锈钢阀体）

执行机构

型    式   GTX单作用气动活塞执行机构（带弹簧复位）

              GTD双作用气动活塞执行机构

供气压力   0.4~0.7MPa

气源接口   1/4NPT

阀作用型式   单作用：气关式或气开式

                  双作用：根据信号转换控制阀开、阀关

阀内组件

阀板形状    中心旋转式（开放型—无阀座结构、后座型—有阀座结构）

阀板材质    碳钢20、1Cr18Ni9、SS41、SUS304、SUS316

阀板转角    60°、90°
轴 材 料    2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti

流量特性    近似等百分比

附    件（根据要求配置）

定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，气动加速器，保位阀，其它。

性    能

基本误差    带定位器：≤±2％

回       差    带定位器：≤2％

死       区     ≤1％

允许泄漏量  ≤2.5％×阀额定容量（开放型）      ≤1％×阀额定容量（后座型）

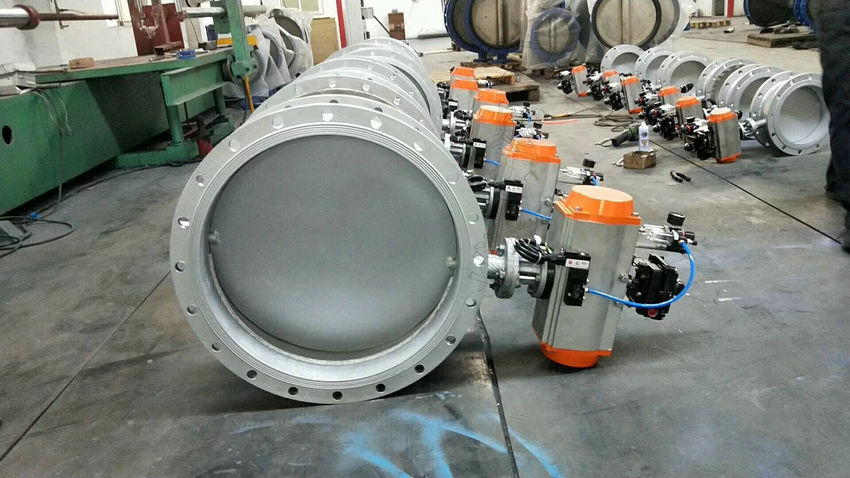

气动通风蝶阀,D641W气动通风蝶阀实物图片
