D941W电动通风蝶阀也称电动风量调节蝶阀)是采用电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器
品牌 | 自营品牌 | 种类 | 浮球式 |
---|---|---|---|
压力环境 | 低压 | 工作温度 | 高温 |
流动方向 | 双向 | 零部件及配件 | 手轮 |
类型(通道位置) | 三通式 | 结构形式 | 其他 |
应用领域 | 医疗卫生,环保 |
D941W电动通风蝶阀也称电动风量调节蝶阀)是采用电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动通风调节蝶阀具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。
主要特点:
1.设计合理、结构,重量轻,启闭快。
2.力矩小,操作方便,省力灵巧。
3.采用适应的材料以符合低、中、高不同介质温度其及腐蚀性介质等。
制造标准:
设计标准:GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000 GB/T9113.1-2000
结构长度:GB/T12221-1989压力试验:GB/T 13927-1992;JB/T9092-1999

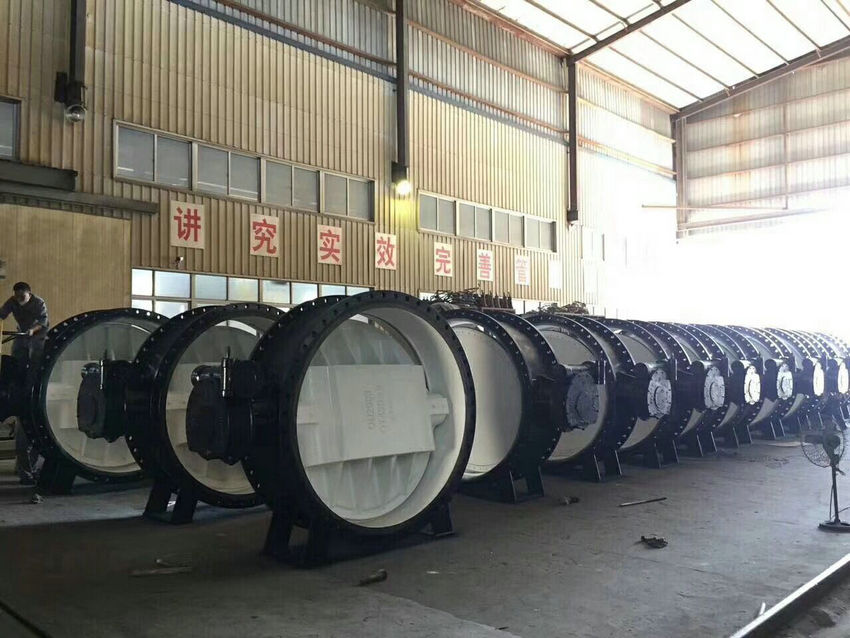

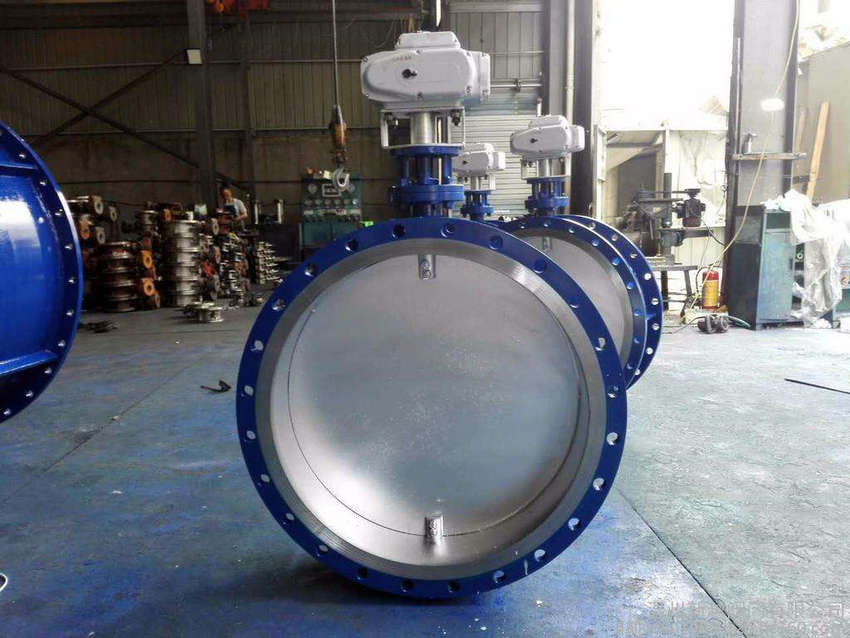

电动通风蝶阀,D941W电动通风蝶阀实物图片
D941W电动通风蝶阀主要技术参数
公称压力 | 0.6MPa | 介质温度 | -30℃~350℃ |
强度试验 | 0.1MPa | 适用介质 | 冷热风,烟气 |
介质流速 | 25m/s | 泄漏率 | 2% |
主要零件材料
零件名称 | 材料 |
阀体 | Q235A,16猛钢、不锈钢 |
蝶板 | Q235A、16猛钢、不锈钢 |
密封圈 | Q235A、16猛钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | 柔性石墨 |
