H76H对夹止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~1200mm、PNS1/2~48“;工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。
品牌 | 自营品牌 | 压力环境 | 常压 |
---|---|---|---|
工作温度 | 常温 | 流动方向 | 单向 |
零部件及配件 | 手轮 | 类型(通道位置) | 二通式 |
结构形式 | 旋启式 | 种类 | 其他 |
上海众野阀门有限公司上海众野阀门有限公司位于中国经济枢纽中心"上海金山“该地区物产丰富,有着历史悠久的枫泾古镇,还有泵阀之乡之称。我公司在阀门行业,在技术与质量上我公司已获得ISO认证。我公司专业生产水力控制阀、蒸汽减压阀、波纹管截止阀、安全阀、三通四通球阀以及各种电动、气动阀门。现进一步推广品牌,走向全国化,在已拥有二十几个城市代理商的基础上,新一轮招商计划现已全面启动。
质量体系标准执行,始终坚持以质量求生存,以持续创新求发展,以高效的服务为宗旨,以生产出具有品质的工业阀门为己任,让国产阀门替代进口阀门成为事实,让我们的阀门走向世界。
我公司生产H76H对夹止回阀产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域, 欢迎新老客户来我厂参观与考察。我公司一直以来都是在”一年“之内实行三包政策,在售后服务方面我们会以的态度换取客户zui真诚的满意。
【产品型号:H76H、H76X】
H76H对夹止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~1200mm、PNS1/2~48";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。
【H76H对夹止回阀产品介绍】:
座密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。用于工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。
【H76H对夹止回阀工作原理】:
H76H对夹蝶式止回阀蝶板为两个半圆,且采用弹簧强制复位,由于扭弹簧的作用力通常阀门是关闭的,当流体正向流动时,流体的压力使得碟片绕铰链转动,阀门打开。一旦流体流动停止,由于弹簧的作用,在倒流前阀门就已关闭。
【产品特点】:
1、阀体结构长度尺寸小、刚性好。
2、使用性能安全可靠,抗干扰性好。
3、达到*密封,水压试验泄漏量为零。
4、体积小、重量轻、结构紧凑、便于维护。
5、因速闭作用,可防止介质倒流,消除水锤作用强。
6、安装方便,可在水平、垂直两个方向的管路上安装。
7、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。
【产品其他参数】:
H76对夹双瓣旋启式止回阀(美标)
H76 double discs wafer type swing check valve (ANSI standard)

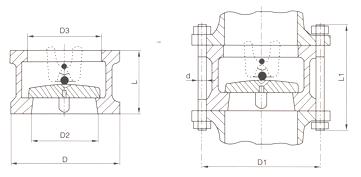

主要尺寸及重量 Main dimensions and weigth
压力级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | 配管法兰(供参考) Flange(as referenced) | |||||||||
NPS | DN | L | D | D3 | D2 | 螺栓孔中 心圆直径D1 The diameter of the bore central circle of bolt | 螺栓 数量 Quantity of the bolt | 累栓直径 Diameter of the bolt | 螺栓长度L1 Length of the bolt | ||||
in | mm | RF | RJ | ||||||||||
Class 150 PN2.0MPa | 2 | 50 | 60 | 103 | 56 | 51 | 2 | 120.5 | 4 | 5/8 | M16 | 140 | 155 |
2 1/2 | 65 | 67 | 122 | 73 | 65 | 3 | 139.5 | 4 | 5/8 | M16 | 150 | 165 | |
3 | 80 | 73 | 135 | 88 | 80 | 4 | 152.5 | 4 | 5/8 | M16 | 160 | 175 | |
4 | 100 | 73 | 173 | 108 | 102 | 6 | 190.5 | 8 | 5/8 | M16 | 170 | 185 | |
5 | 125 | 86 | 195 | 132 | 127 | 8 | 216.5 | 8 | 3/4 | M20 | 190 | 205 | |
6 | 150 | 98 | 220 | 160 | 152 | 13 | 241.5 | 8 | 3/4 | M20 | 205 | 220 | |
8 | 200 | 127 | 277 | 210 | 203 | 25 | 298.5 | 8 | 3/4 | M20 | 240 | 255 | |
10 | 250 | 146 | 337 | 366 | 254 | 39 | 362.0 | 12 | 7/8 | M24 | 270 | 285 | |
12 | 300 | 181 | 407 | 310 | 305 | 54 | 432.0 | 12 | 7/8 | M24 | 310 | 325 | |
14 | 350 | 184 | 448 | 355 | 350 | 80 | 476.0 | 12 | 1 | M27 | 325 | 340 | |
16 | 400 | 191 | 512 | 405 | 400 | 117 | 540.0 | 16 | 1 | M27 | 340 | 355 | |
18 | 450 | 203 | 547 | 455 | 450 | 138 | 578.0 | 16 | 1 1/8 | M30 | 365 | 380 | |
20 | 500 | 219 | 604 | 505 | 500 | 163 | 635.0 | 20 | 1 1/8 | M30 | 385 | 400 | |
24 | 600 | 222 | 715 | 605 | 600 | 331 | 749.5 | 20 | 1 1/4 | M33 | 405 | 420 | |
28 | 700 | 305 | 773 | 700 | 700 | 380 | 795.5 | 40 | 3/4 | M20 | 455 | - | |
30 | 750 | 305 | 824 | 750 | 746 | 425 | 846.0 | 44 | 3/4 | M20 | 455 | - | |
32 | 800 | 305 | 878 | 800 | 796 | 560 | 900.0 | 48 | 3/4 | M20 | 460 | - | |
36 | 900 | 368 | 983 | 910 | 898 | 640 | 1009.5 | 44 | 7/8 | M24 | 540 | - | |
40 | 1000 | 432 | 1142 | 1055 | 1055 | 960 | 1171.5 | 48 | 1 | M27 | 625 | - |
