Q941F不锈钢电动球阀:电动驱动、法兰连接形式、浮动球直通式,密封形式采用软密封、阀座密封面材料为氟塑料,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃,阀体材料为碳素钢或不锈钢。
品牌 | 自营品牌 | 种类 | 双金属片 |
---|---|---|---|
压力环境 | 常压 | 工作温度 | 常温 |
流动方向 | 单向 | 零部件及配件 | 球体 |
类型(通道位置) | 二通式 | 结构形式 | 浮动球 |
上海众野阀门有限公司上海众野阀门有限公司位于中国经济枢纽中心"上海金山“该地区物产丰富,有着历史悠久的枫泾古镇,还有泵阀之乡之称。我公司在阀门行业,在技术与质量上我公司已获得ISO认证。我公司专业生产水力控制阀、蒸汽减压阀、波纹管截止阀、安全阀、三通四通球阀以及各种电动、气动阀门。现进一步推广品牌,走向全国化,在已拥有二十几个城市代理商的基础上,新一轮招商计划现已全面启动。
质量体系标准执行,始终坚持以质量求生存,以持续创新求发展,以高效的服务为宗旨,以生产出具有品质的工业阀门为己任,让国产阀门替代进口阀门成为事实,让我们的阀门走向世界。
我公司生产Q941F不锈钢电动球阀等产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域, 欢迎新老客户来我厂参观与考察。我公司一直以来都是在”一年“之内实行三包政策,在售后服务方面我们会以态度换取客户zui真诚的满意。
Q941F不锈钢电动球阀产品概述:
:电动驱动、法兰连接形式、浮动球直通式,密封形式采用软密封、阀座密封面材料为氟塑料,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃,阀体材料为碳素钢或不锈钢。
特点:
Q941F浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。
■ 性能参数:
公称通径DN(mm) | DN15~DN250 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40~+180℃ -40~+350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
■ 主要零件材质:
零件名称 | 材 料 | ||||||
阀体 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M |
球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |

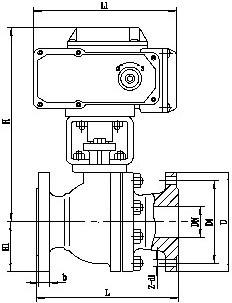

■ 主要外形尺寸:
公称通径DN(mm) | 尺寸(mm) | ||||||
L | D | D1 | D2 | b | f | Z-Φd | |
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
