DH61F不锈钢低温止回阀用途：低温止回阀DH61F-40P/25P/16P依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。低温升降式止回阀适用于甲烷、液态天然气、乙烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。低温阀门严格控制材料的化学成份及低温冲击韧性等力学性能指标
| 品牌 | 自营品牌 | 压力环境 | 常压 |
|---|---|---|---|
| 工作温度 | 常温 | 流动方向 | 单向 |
| 零部件及配件 | 执行器 | 类型(通道位置) | 二通式 |
| 结构形式 | 升降式 | 种类 | 其他 |
DH61F不锈钢低温止回阀用途：
低温止回阀DH61F-40P/25P/16P依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。低温升降式止回阀适用于甲烷、液态天然气、乙烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。低温阀门严格控制材料的化学成份及低温冲击韧性等力学性能指标
DH61F不锈钢低温止回阀参数：
公称压力：1.6Mpa、2.5Mpa、4.0MPa
适用温度：-196℃～+80℃
公称通径：10mm～250mm
主体材质：阀体： CF8
阀杆、阀瓣： 不锈钢
填料、密封圈： 聚四氟乙烯
适用介质：LO2、LN2、LAr、LAir、LNG 等
连接形式：插焊、法兰
标准：
设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95

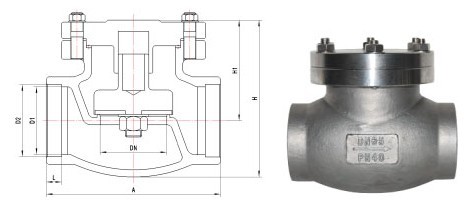

不锈钢低温止回阀外型尺寸与连接尺寸
产品型号 | DH61F低温止回阀 | 重量 (kg) | ||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||
A | H | b | RA | |||
433H10ABA3 | 10 | 70 | 52 | 8 | 14.5 | 0.7 |
433H15ABA3 | 15 | 80 | 55 | 8 | 18.5 | 0.8 |
433H20ABA3 | 20 | 90 | 67 | 8 | 25.5 | 1.1 |
433H25ABA3 | 25 | 100 | 70 | 8 | 32.5 | 1.2 |
433H32ABA3 | 32 | 110 | 79 | 10 | 38.5 | 2.8 |
433H40ABA3 | 40 | 120 | 83 | 10 | 45.5 | 3.3 |
433H50ABA3 | 50 | 150 | 106 | 15 | 57.5 | 7.1 |
